一、設備介紹

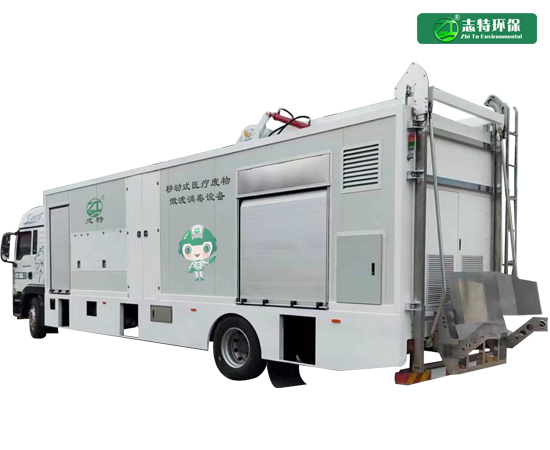

該型移動式醫療廢物微波處理設備又稱車載式醫療廢物微波處理系統,是我公司研發的一款針對性強、方便、實用的應急處理設備。主要用于應對重大疫情爆發和突發災情的出現,導致醫療廢物產生量突然增多或由于醫療廢物處置設備因災情被破壞時,緊急處理醫療廢物。采用輕型卡車車載進入災區醫院巡回處理,以保證醫院產生的高危醫療廢物不出醫院,短時間內徹底無害化處理。
本系統的核心設備是醫療廢物微波滅菌器,核心技術為采用高溫微波滅菌的方式對廢物進行處理,即濕熱滅菌,以微波為工作介質,利用其較強的穿透力,深入到滅菌物品內部并釋放出蒸汽內含的潛伏熱,使滅菌物品迅速升溫達到滅菌溫度后維持一段時間,使細菌中的蛋白質凝固變形,從而將所有微生物包括細菌芽孢全部殺死。

該集成化醫療廢物微波處理集成處理工藝設備,主要有自動上料單元、密閉料倉單元、多功能密閉式雙層破碎單元、微波消毒處理單元、出料單元、自動控制單元,廢氣處理單元、廢水處理單元等組成。本集成化醫療廢物微波消毒移動處理設備滿足處理(醫療廢物分類目錄》中感染性廢物、損傷性廢物、病理性廢物(人體器官和傳染性的動物尸體等除外)。醫療廢物微波消毒技術不適用于處理《醫療廢物分類目錄》中的藥物性物、化學性廢物。自動上料模塊將標準醫療垃圾桶內的醫療廢物送入密閉料倉;通過多功能密閉式雙層破碎模塊將密閉料倉內的醫療廢物破碎減量處理,變為小塊醫療廢物;小塊醫療廢物進入微波消毒滅菌倉;微波消毒滅菌倉內部有勻料模塊,將小塊醫療廢物和化學劑均勻充分混合在微波消毒滅菌倉內;微波消毒滅菌倉倉體設置微波發生器。產生相應頻率波長的電磁波;微波消毒滅菌倉旁邊設置蒸汽發生器,產生高溫壓力蒸汽,通過蒸汽管道將高溫壓力蒸汽送入微波消毒滅菌倉;在高溫壓力蒸汽和相應頻率波長的電磁波相互作用下,完成醫療廢物的消毒滅菌。經消毒滅菌處理后的廢物體積少、重量輕,病毒病菌被有效殺滅,成為普通生活垃圾,再進行下一步集中處理。
技術原理:
微波殺毒是微波熱效應和生物效應共同作用的結果,可使微波能與細菌直接相互作用,快速殺菌。
? 微波能的熱效應:在一定強度微波場的作用下,菌體會因含有極化分子吸收微波能升溫,從而使蛋白質變形,失去生物活性。微波的熱效應主要起快速升溫殺菌的作用。
? 微波能的非熱效應:高頻的電場使極化分子結構發生改變,導致微生物體內蛋白質和生理活性物質發生變異而喪失活力或死亡,在滅菌中起到常規物理滅菌所沒有的特殊作用。

二、設備技術特點
該設備采用高頻率微波消毒技術處理醫療廢物,其原理是利用蒸汽的熱量、微波的熱效和微波的生物作用殺滅菌體。微波對細菌膜斷面的點位分布影響細胞膜周圍電子和離子密度,從而改變細胞膜的通透性能,細菌因此營養不良,不能正常新陳代謝,生長發育受阻死亡。從生化角度來看,細菌正常生長和繁殖的核酸(RNA)和脫氧核糖核酸(DNA)是由若干氫鍵緊密連接而成的卷曲大分子,微波能導致氫鍵松弛、斷裂和重組,從而誘發遺傳基因或染色體畸變、斷裂。微波殺菌正是利用電磁場效應和生物效應來對微生物的殺滅作用。實踐證明采用微波裝置在殺菌溫度、殺菌時間、及節能方面都有明顯的優勢,利用微波快速光譜的消毒特性達到徹底的殺菌效果,其突出特點:
節能—優于蒸煮方式的設備,蒸煮方式的熱量傳遞都是先由物體表面傳遞到內部,而微波可對內部直接加熱,加熱均勻,對廢物處理時,穿透性強,瞬時即可穿透物體內部,一般可節電30%--50%。
A. 均勻徹底—常規熱力殺菌是從物料表面開始,然后通過熱傳導至物料內部。物料內外溫度存在溫差,內外殺菌效果一致性差。內部殺菌效果往往不太理想。微波具有穿透性能,表面和內部同時作用,能保證內外溫度一同達到要求值,所以殺菌均勻、徹底。
B. 殺菌廣—微波對所有生物的作用相同而無選擇性,可殺滅多種微生物和病原體。
C. 作用快速--常規熱力殺菌是通過熱傳導,對流或輻射等方式將熱量從物體表面傳至內部,物體內部達到所需要的干燥度和殺菌溫度往往需要較長時間。介質由極性分子和非極性分子組成,在電磁場的作用下,這些極性分子從原來的隨機分布狀態轉向依照電場的極性排列取向。在高頻電磁場的作用下,這些取向按交變電磁的頻率不斷變化,這個過程造成分子的運動和相互摩擦從而產生熱量。此時交變電場的場能轉化為介質內的熱能,使介質溫度不斷升高,故微波加熱是介質材料自身損耗電場能量而發熱。所以微波加熱處理時間大大縮短,在一定功率密度強度下,一般只有數十秒、幾分鐘即到達滅菌效果。
D. 易操作—微波消毒設備設計自動化程度高,一位操作者就能完成所有工作。
E. 環境污染小—微波消毒過程不產生酸性氣體和二惡英等污染物。消毒后廢物,無毒性,無殘留物,微波消毒能解決所需工作環境與占地面積小的問題,對周圍環境不致形成高溫,并且清潔衛生;該設備能解決醫療機構產生的醫療廢物就地無害化處理問題,避免醫療廢物去外部處理運輸過程中對環境產生二次污染的危害,同時降低了醫療廢物的處置費用。

三、設備優勢
1.設備集成化設計,占地面積小,噪音低。
2.設備自動化程度高,全套設備操作僅需1人即可,節約人力成本。
3.能耗低,全套設備僅需電力驅動,以每天處理5t為例,裝機總功率僅為117千瓦。
4.處理醫療廢物方式靈活,隨時有醫療廢物隨時處理,處理完畢就可關閉設備,最大限度降低能量損耗和人員工資,節省處理成本。
四、設備參數
序號 | 系統單元 | 項目 | 技術參數 | |
型號 | ZT-MMWT-3000 | ZT-MMWT5000 | ||
1 | 上料系統 | 垃圾桶 | 660L | 660L |
動力源 | 4kw液壓系統,工作壓力:15Mpa上蓋聯動啟動 | 4kw液壓系統,工作壓力:15Mpa 上蓋聯動啟動 | ||
材質 | 不銹鋼 | 不銹鋼 | ||
2 | 料倉 | 容積 | 1m3 | 1m3 |
材質 | 4mm不銹鋼 | 4mm不銹鋼 | ||
壓料器 | 0.55kw變頻電機 配K系列硬齒面減速機 配限位控制器 | 0.55kw變頻電機 配K系列硬齒面減速機 配限位控制器 | ||
3 | 破碎系統 | 功率 | 22kw | 30kw |
減速機 | KA-127硬齒面減速機 | KA-157硬齒面減速機 | ||
刀片 | Φ345*30 D550進口材質 | Φ345*30 D550進口材質 | ||
主軸 | Φ150圓鋼標準熱處理工藝 | Φ150圓鋼標準熱處理工藝 | ||
破碎腔尺寸 | 647mm*665mm | 647mm*665mm | ||
4 | 滅菌倉 | 主軸功率 | 2.2kw | 3kw |
減速機 | KA127R77硬齒面減速機 | KA127R77硬齒面減速機 | ||
葉片 | 10mm/不銹鋼 | 10mm/不銹鋼 | ||
倉體規格 | Φ530-5000,厚度8mm,304材質 | Φ530-6000,厚度8mm,304材質 | ||
微波發生器 | 1.5kw*8臺 | 1.5kw*10臺 | ||
5 | 出料螺旋 | 功率 | 3kw | 3kw |
減速機 | KAB87硬齒面減速機 | KAB87硬齒面減速機 | ||
葉片 | 8mm/不銹鋼 | 8mm/不銹鋼 | ||
6 | 配套蒸汽/冷卻系統
| 蒸汽發生器 | 54kw 蒸汽生產量: 75kg/h | 72kw 蒸汽生產量: 100kg/h |
水箱 | 0.5m3/304材質 | 0.5m3/304材質 | ||
軟水機 | / | / | ||
冷水機 | / | / | ||
風機 | 離心風機 | 離心風機 | ||
7 | 電控系統 | 電控箱/操作箱 | PLC 含工控機和控制軟件 人工界面,控制報警提醒故障復位系統,支持手機遠程操作 APP 操控系統,支持數據遠程信息監控采集 | PLC 含工控機和控制軟件 人工界面,控制報警提醒故障復位系統,支持手機遠程操作 APP 操控系統,支持數據遠程信息監控采集 |
8 | 車輛底盤單元 | 駕駛室 2 人; 多功能方向盤; 空調、暖風、巡航; 主氣囊+ 針織減震座椅; 發動機 ; 變速箱; 前鼓后鼓; 鋼板片數 10/10+8; 標準版排氣系統; MP3/ABS/北斗雙模車載終端 /電動車窗; 低位保險杠(非金屬); 260L 油箱 | 駕駛室 2 人; 多功能方向盤; 空調、暖風、巡航; 主氣囊+ 針織減震座椅; 發動機 ; 變速箱; 前鼓后鼓; 鋼板片數 10/10+8; 標準版排氣系統; MP3/ABS/北斗雙模車載終端 /電動車窗; 低位保險杠(非金屬); 260L 油箱 | |
9. | 主體外形尺寸L*W*H(不含提升機、出料螺旋) | 7500*2550*2350 | 8800*2550*2350 | |
10 | 總功率 | 97kw | 130kw | |
11 | 總重量 | 18000kg | 20000kg | |
12 | 處理量(t/h) | 3 | 5 | |
